PCBWAY je jeden z mnohých čínskych výrobcov dosiek s plošnými spojmi.
EdizonTN, 29.01.2017-23:14
PCBWAY ukáže cenu ihneď po naklikaní pár údajov o doske. Táto cena je zhodná s cenou, za ktorú to vyrobia.
Objednávanie je veľmi jenoduché. Samozrejme po registrácii, naklikám pár údajov o doske, pribalím výrobné data a zaplatím.
Potom už len čakám.
Dosky prišli obyčajnou poštou za pár týždňov.
Balenie bolo bežné. Dosky boli zatavené v bublnkovej fólii.

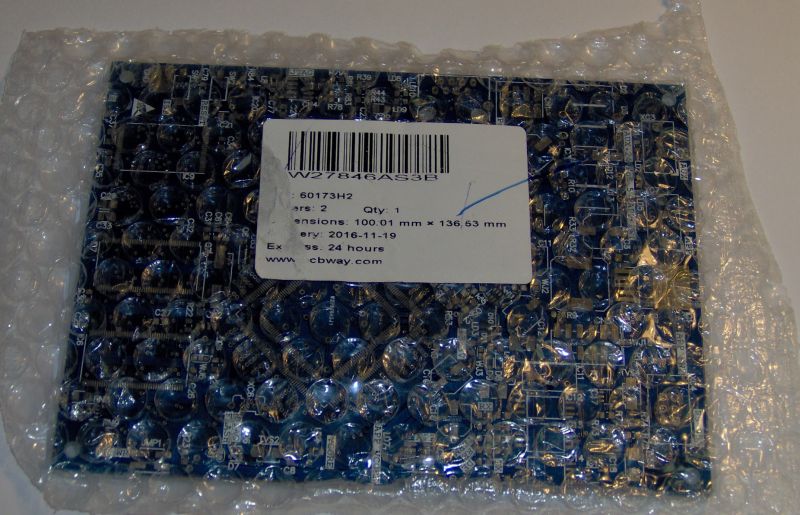

Pohľad na balenie dodaných dosiek
Parametre "bielej dosky":
- rozmer: 70.26 x 27.5 mm
- počet vrstiev: 2
- hrúbka dosky: 1.6 mm
- hrúbka medi: 35 um
- povrchová úprava: HASL with lead
- najmenšia izolačná medzera: 0.15mm
- najmenšia šírka tracku: 0.15mm
- najmenší priemer otvoru: 0.3mm
- farba nespájkovateľnej masky: biela
- farba popisu: čierna
- počet objednaných kusov: 5
- cena: 10,- USD (výroba za 3-4 dni)

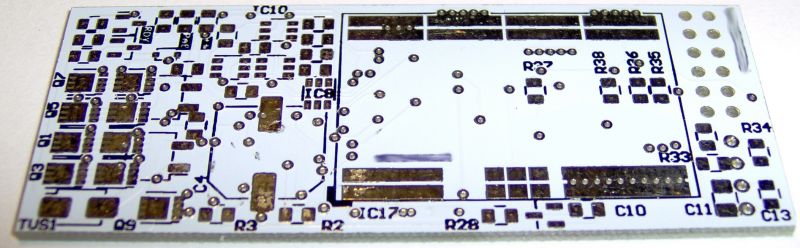

Pohľad na vyrobenú "bielu" dosku

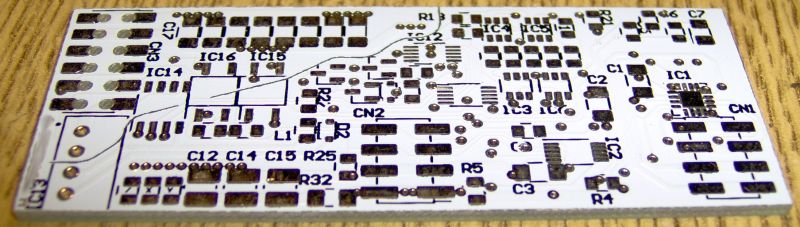

Pohľad na druhú stranu vyrobenej "bielej" dosku

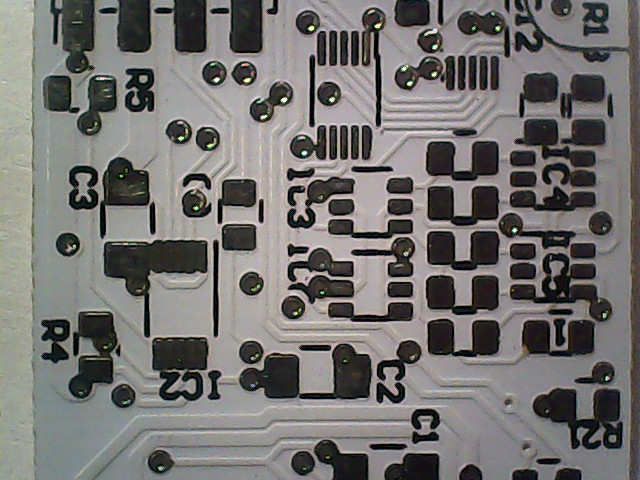

Detailný pohľad na vyrobenú "bielu" dosku

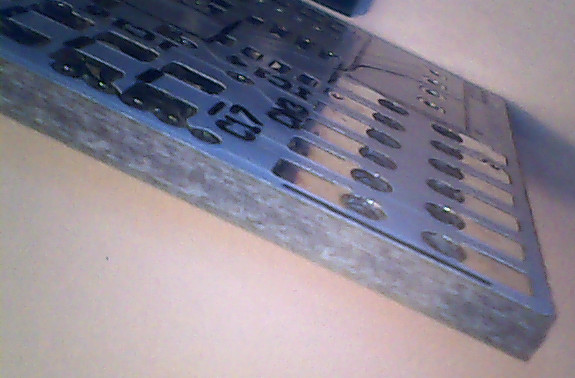

Detailný pohľad roh "bielej" dosky - detail opracovania
Parametre "modrej dosky":
- rozmer: 100.01 x 136.53 mm
- počet vrstiev: 2
- hrúbka dosky: 1.6 mm
- hrúbka medi: 35 um
- povrchová úprava: HASL with lead
- najmenšia izolačná medzera: 0.15mm
- najmenšia šírka tracku: 0.15mm
- najmenší priemer otvoru: 0.3mm
- farba nespájkovateľnej masky: modrá
- farba popisu: biela
- počet objednaných kusov: 5
- cena: 31,- USD

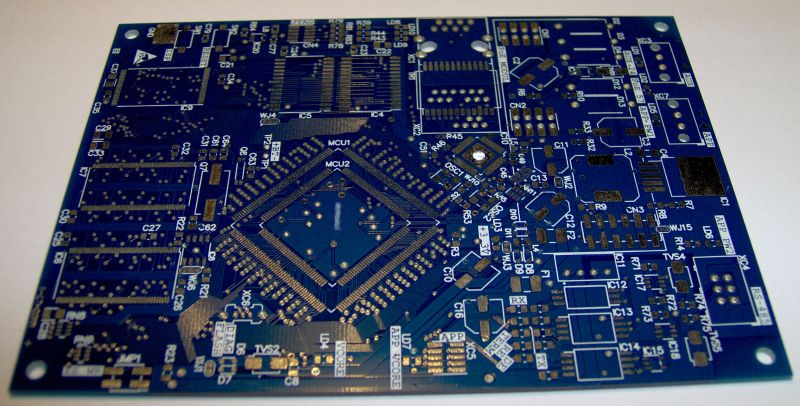

Pohľad na vyrobenú "modrú" dosku

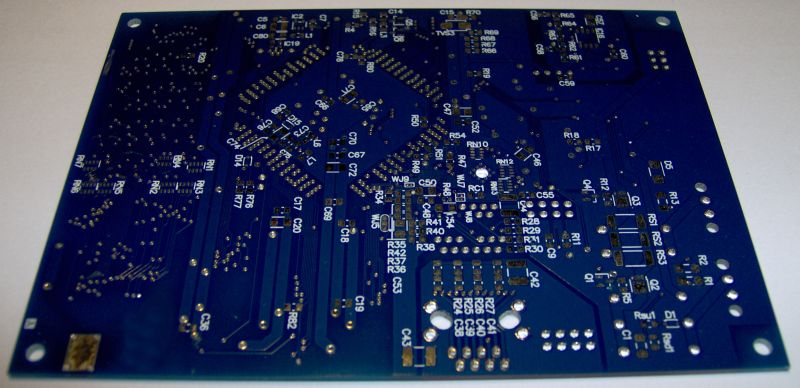

Pohľad na druhú stranu vyrobenej "modrej" dosku

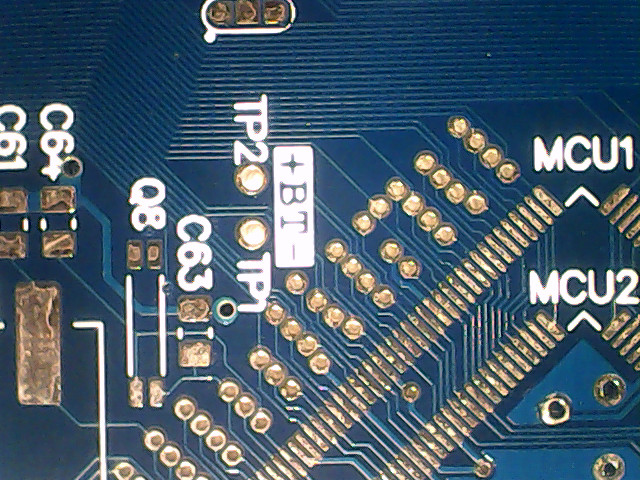

Detailný pohľad na vyrobenú "modrú" dosku
Dosky som následne ručne osádzal a môžem potvrdiť, že povrchová úprava ako aj kvalita je veľmi dobrá. Pracoval som aj s kvalitnejšími doskami, ale tieto sú fakt dobré (uznávam, musím si zohnať lepší fotoaparát).
Po zapojení doska fungovala, žiadne skraty ani prerušené spoje som nezaznamenal.
Cena dosiek spolu bola teda 41,- USD.
K tomu bolo pripočítané 14,- USD dopravné náklady (pre obe dosky) a PayPal poplatok 3,- USD.
Zároveň ale poskytli zľavu 5,- USD.
Takže spolu za dodanie bolo treba uhradiť 53,- USD
