Novinka:NXP: LPC845-BRK
(Kategória: Čo by Vás mohlo zaujať)
Zaslal EdizonTN
05.02.2019-08:51
Spoločnosť NXP predstavila nový eval. kit pre mikrokontrolér LPC845. Pozrime sa, čo na ňom nájdeme.
Nejedná sa o vývojový kit, ale len o drobnosť, ktorá má priblížiť vlastnosti osadeného mikrokontroléra.

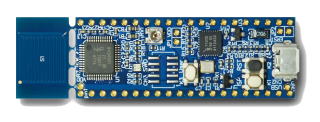

Doska teda obsahuje:
Signály MCU sú vyvedené na DIP lištu 2x20 (nie je súčasťou balenia).
Ladiace rozhranie SWD je síce vyvedené na footprint konektora, no konektor nie je osadený (Farnell: 1865279)
Pripojenie

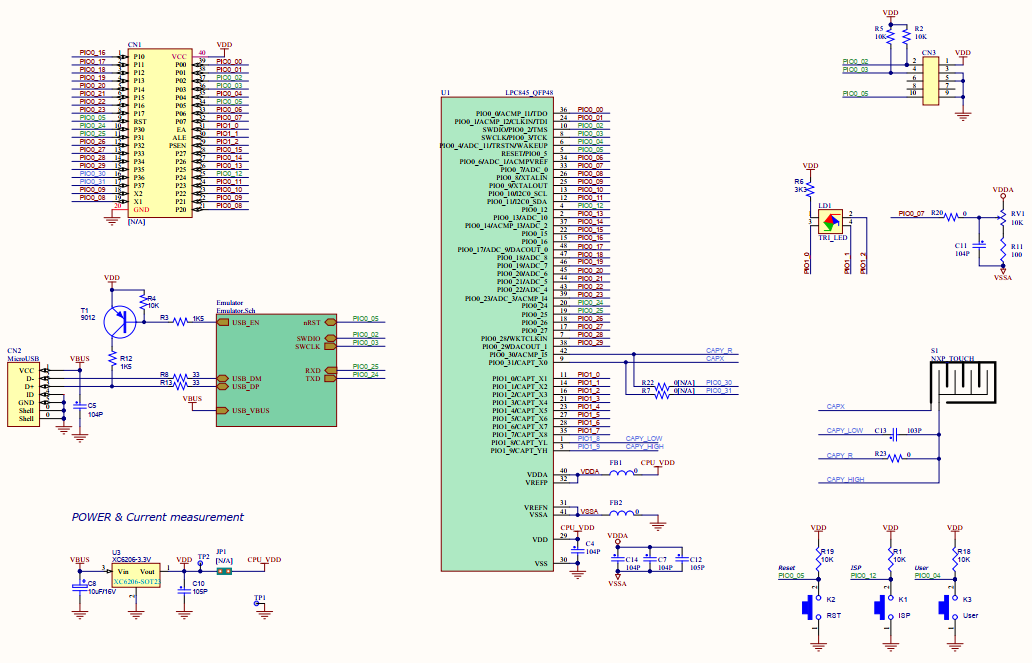

Schéma

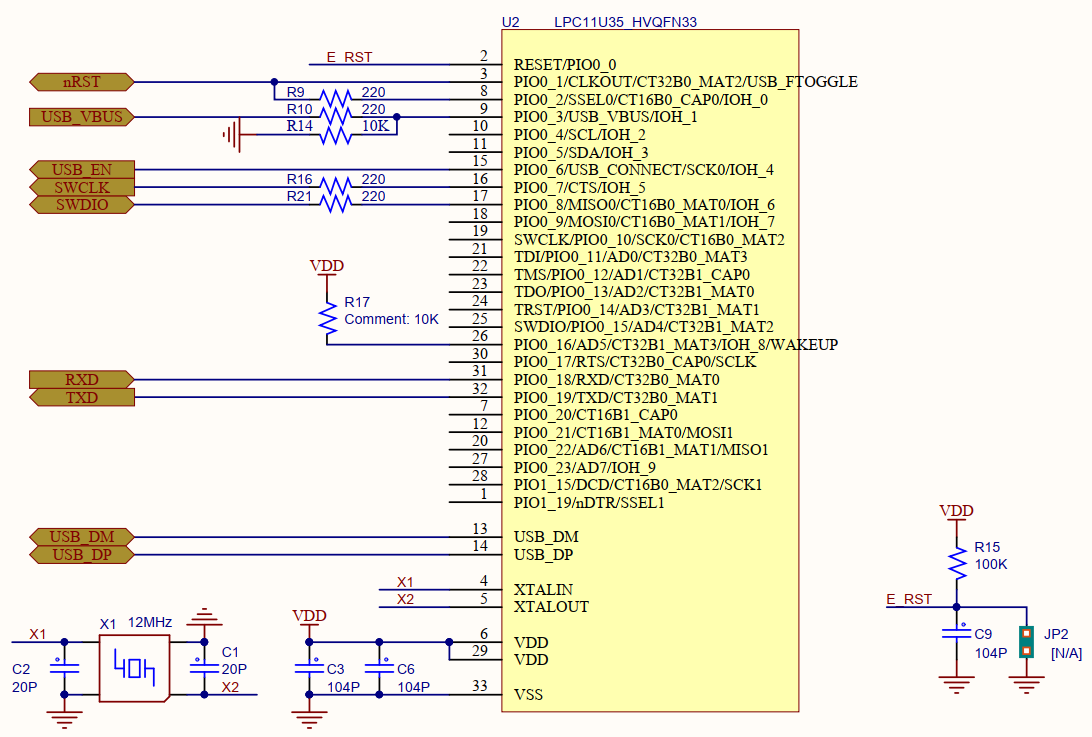

Časť programátora:
Samotný mikrokontrolér LPC845M301JBD48 je malinký Cortex-M0+ (30 MHz) v 48-pinovom LQFP prevedení.
Obsahuje 64KB Flash, 16KB RAM, 5x USART, 4x I2C, 2x SPI, 2x 10-bit DAC, 12x 12-bit ADC (1.2 Msamples/s), pripojenie kap. snímača a 42 GPIO.
Vo výbave má aj blok Switch Matrix, 1x SCTimer, DMA a CRC. MCU pracuje v rozsahu 1.8 V až 3.6 V.
Novinkou je FAIM pamäť (Fast Initialization Memory), ktorá by mala zrýchliť konfiguráciu pri boot procese.
Cena
Mouser ponúka kit za 5.22 Eur
Farnell za "smiešnych" 12.44 Eur
Arrow za normálnych 5.32 Eur
Odkazy
Stránka produktu
Manuál
Stránka produktu MCU LPC84x
LPC84x 32-bit Arm® Cortex®-M0+ MCU - Data Sheet
LPC84x User manual
Errata sheet LPC84x
Distribúcia
viď. Adresár
