Popis pripojenia SD Karty k MCU typu AVR aj s implementáciou FAT32
CC Dharmani, 15.02.2010-00:00

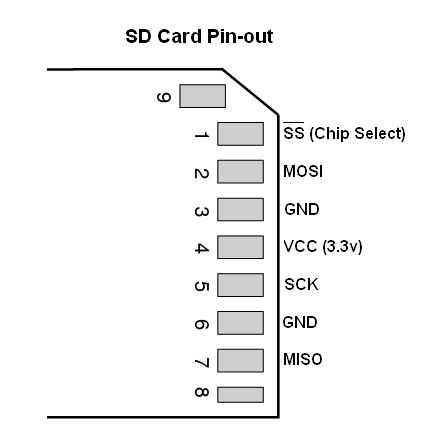

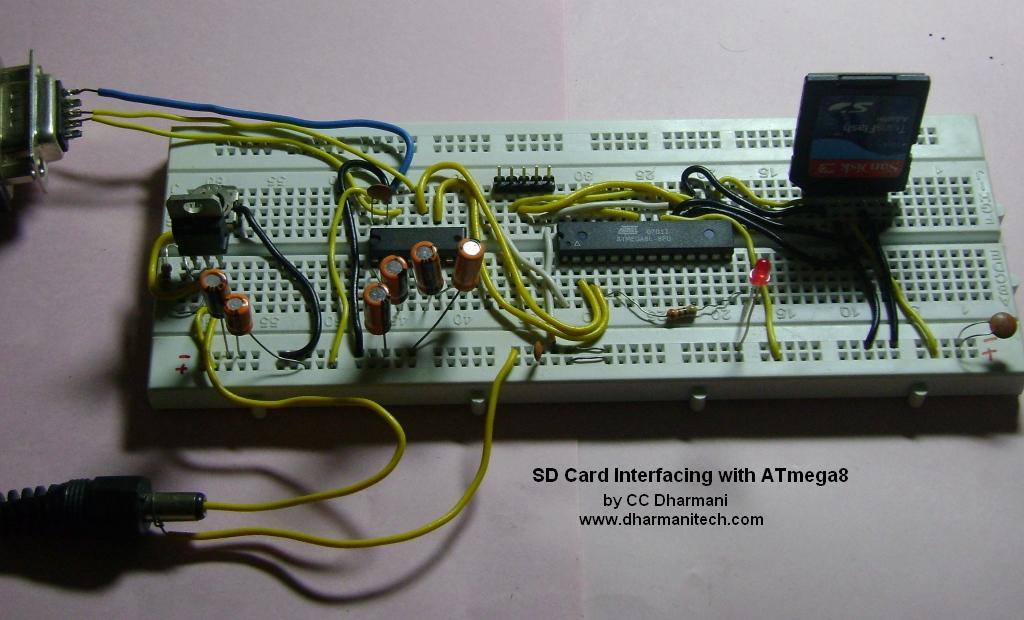

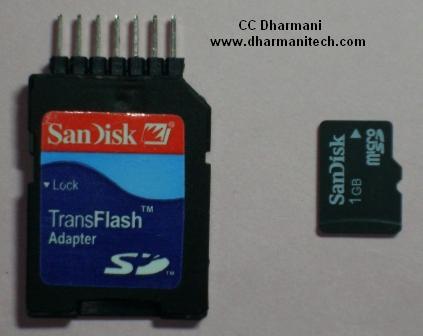

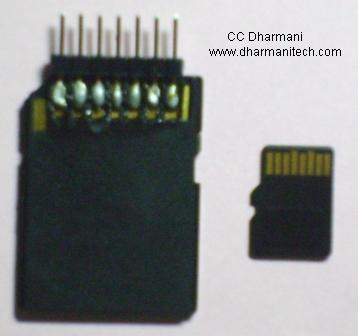

Nasledujúce obrázky popisujú zapojenie SD karty a konštrukciu adaptéra pomocou lámacej kolíkovej lišty pripájkovaním k MicroSD adaptéru.
 |  |  |

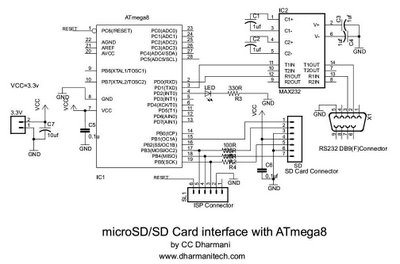

MicroSD karta je pripojená siedmimi pinmi. Datasheety ako aj veľa návrhárov odporúča datové vedenie ako aj nepoužité piny ošetriť pull-up rezistormi, avšak všetko spoľhlivo fungovalo aj bez nich, takže som ich nepoužil. Schéma je na nasledujúcom obrázku (doplnené 3.3.2009, bol pridaný ISP konektor a sériové rezistory k SD karte):
Cieľom tohoto projektu bolo vyskúšať pripojenie SD karty a pochopiť systém prenosu dát v RAW formáte ako aj prácu s FAT32. Začal som s prenosmi dát v RAW formáte, skúšal som zapísať nejaké data do ľubovoľných blokov MicroSD karty, čítnie blokov dát, čítanie a zápis viacerých blokov, mazanie viacerých blokov. To všetko v RAW formáte. Použil som RS232 pre zobrazenie dát načítaných mikrokontrolérom z SD karty. Mikrokontrolér odosielal dáta do HyperTerminálu. Podobne, dáta re zápis boli získavané z HyperTerminálu, písaním textu.
Keď som toto zvládol, naformátoval som SD karu pod WindowsXP (na FAT32) a zapísal na ňu nejaké textové súbory, adresáre a ďalšie súbory (všetko do koreňového adresára). Potom som napísal rutiny pre prácu s FAT32 - čítanie súborov, čítanie zoznamu súborov (opäť s použitím HyperTerminálu), nájdenie kapacity/voľného priestoru karty. Všetky tieto dáta boli mikrokontrolérom odosielané do HyperTerminálu.

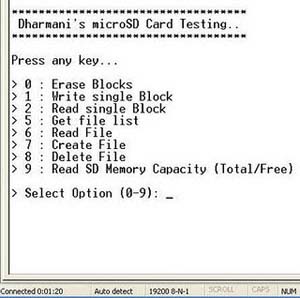

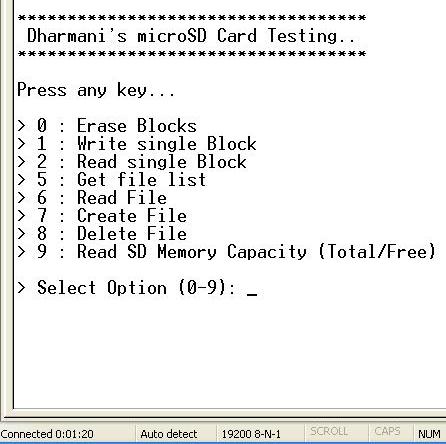

Tu je okno HyperTermiánlu zobrazujúce niekoľko volieb:
Voľby 0 až 4 predstavujú nízkoúrovňové funkcie pracujúce s datami v RAW formáte. Ak použijete rutiny 0, 1 alebo 3, bude treba pred prácou s FAT32 kartu preformátovať.
0: Vymaže zadaný počet blokov od zadaného bloku
1: Zapisuje dáta na zadanú adresu SD karty. Data sa zadávajú prostredníctvom HyperTerminálu cez klávesnicu
2: Číta dáta zo zadaného bloku. Dáta ú zobrazené v okne HyperTerminálu
3. Zapíše zadaný počet blokov od zadaného bloku
4. Prečíta zadaný počet blokov od zadaného bloku
V tomto prípade funkcie pre prácu s viacnásobnými blokmi spojenými s voľbami 3 a 4 sú zneprístupnené kvôli pamäťovej kapacite ATmega8, nakoľko tieto funkcie nie sú potrebné pre testovanie funkcií FAT32. Pre sprístupnenie volieb 3 a 4 môžete odstrániť makro definované v SD_routines.h (#define FAT_TESTING_ONLY). A ak použijete ATmega8, môžete odstrániť aj knižnicu FAT32..
Voľby 5 až 9 súvisia s FAT32. Podporované sú len krátke mená (8 znakov názov + 3 znaky prípona). Ak na kartu uložíte súbor s dlhým menom, bude týmito rutinami zobrazené len v krátkom formáte..
Na testovanie týchto volieb naformátujte kartu systémom FAT32 a uložte na ňu niekoľko adresárov a textových súborov (textové súbory možno jednoducho čítať a kontrolovať cez HyperTerminál).
5: Zobrazí zoznam dostupných adresárov a súborov s ich veľkosťou (z koreňového adresára karty)
6: Prečíta zvolený súbor a zobrazí jeho obsah prostredníctvom HyperTerminálu
7: Vytorí súbor s zadaným menom, obsah sa zadá prostredníctvom HyperTerminálu
8: Zmaže existujúci súbor s zadaným menom
9: Zobrazí celkovú kapacitu a voľný priestor na karte (použije sektor s FSinfo na karte)

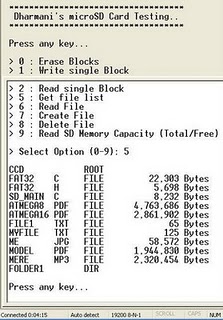

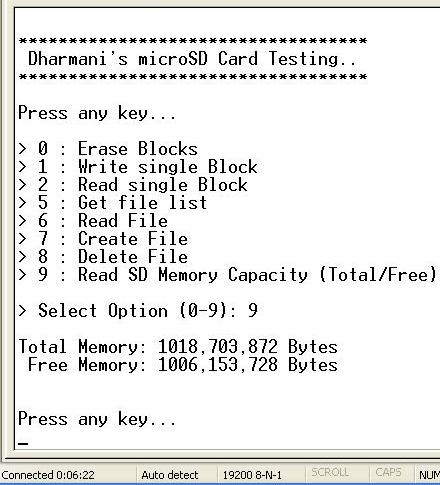

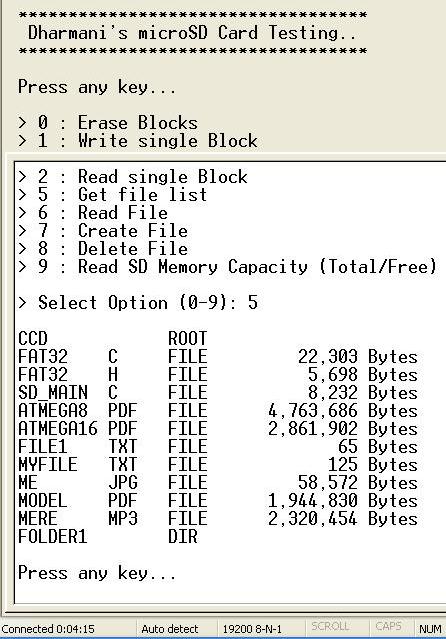

Nasledujúce obrázky zobrazujú okno HyperTerminálu po použití volieb 5 a 9:
 |  |
Tento projekt vyžaduje len minimum komponentov a dá sa jednoducho vzrealizovať v domácich podmienkach, a preto veselo skúšajte!
Zdrojové kódy doplnené do verzie 2.0:
- pridaná podpora pre SD karty, ktoré majú prvý sektor ako MBR namiesto boot sektora
- pridané funkcie createFile a deleteFile
- opravená chyba pri čítaní súborov na vzdialených sektoroch, tatiež opravená chyba v čítaní názvov 8+3 (kvôli omylu pôvodne 7+3)
- FSinfo sektor použitý na uloženie počtu voľných clusterov a prvého voľného clustera pre rýchlejší prístup k súborom
- vylepšené zobrazenie freeMemory (pôvodne to trvalo viac ako 30 sekúnd) za použitia sektora FSinfo. FSinfo sektor je teraz zmenený po každom vytvorení, alebo zmazaní súboru
- Veľkosť súboru zobrazená decimálne, pôvodne bolo v hex
- Raw SD funkcie pre prácu s viacnásobnými blokmi, ktoré nie sú potrebné pre prácu s FAT32 zablokované makrom FAT32_TESTING_ONLY aby sa získal priestor pre funkcie createFile a deleteFile (môžete ich aktivovať, ak použijete procesor s viac ako 8k flash), momentálne je pamäť plná na 99.9%
- hodinový kmitočet zdvihnutý z 1Mhz na 8 MHz, rýchlosť SPI (po inicializácii SD karty): 4MHz oproti pôvodným 500K a komunikačná rýchlosť 19200 bd (pre HyperrTerminál) oproti pôvodným 4800 bd
Zmeny vo verzii 2.1:
- odstránená chyba, ktorá znemožnila vytvorenie súboru, ak ich počet v koreňovom adresári prekročil 32x8
- koreňový adresár bol zbytočne zväčšený o jeden cluster po každom vytvorení nového súboru, opravené v novšej verzii
- taktiež opravený pevný počet 8 sektorov na cluster, teraz podpora aj iného počtu sektorov
Zmeny vo verzii 2.2 (iba pre ATmega32):
- pridaná možnosť AppendFile. Funkcia 'createFile' nahradená funkciou writeFile, ktorá najprv skontroluje existenciu zadaného mena súboru, ak takéto meno neexistuje, vytvorí nový súbor a zapíše data, ale ak súbor už existuje, otvorí ho a pripojí zadané dáta.
Extra updaty vo verziách 2.1 a 2.2:
- odstránená chyba pri čítaní dlhých mien
- súbory FAT32.c a .h opravené 13.9.09, odstránená chyba, ktorá obmedzovala veľkosť súboru na 32MB (vďaka Kun-Szabo Martonovi, ktorý na to upozornil)
Prenosová rýchlosť: 1 RAW datový blok (512 bytov) sa prečíta alebo zapíše za 4.15ms (123.37 KByt/s) pri aktuálnej rýchlosti SPI 4 MHz. Ak je k dispozícii viac ako 8k pamäti, môžete deklarovať funkcie SPI_receive() a SPI_transmit() ako 'inline'. To zvýši rýchlosť prenosu na 140 KByt/s. Prenosovú rýchlosť možno ďalej zvýšiť použitím 16MHz kryštálu (8 MHz SPI). Čítanie súborov z FAT32 prebieha rýchlosťou 78 až 91 KByt/s.
Download zdrojových kódov V2.1 (v formáte pre AVR-GCC, pre ATmega8):
Nasledujúce súbory boli kompilované s použitím winAVR (ver-20081205) v AVRStudiu, so zapnutou optimalizáciou (nastavené na -0s).
1. SD_main.c
2. SD_routines.c a SD_routines.h
3. FAT32.c a FAT32.h (V2.1)
4. SPI_routines.c a SPI_routines.h
5. UART_routines.c a UART_routines.h
6. Makefile
7. HEX súbor (V2.1)
Download zozipovaných zdrojových kódov upravených pre ATmega32. Prístupných všetkých 10 spomínaných volieb s pridanou možnosťou dopĺňania súborov. Posledná zmena 13.9.09, odstránený limit veľkosti súboru 32MB.
Download kompletný zdrojový kód pre ATmega32 (V2.2)
Referencie:
1. Špecifikácia FAT32 od Microsoftu
2. SanDisk SD mnuál v1.9
3. Špecifikácia SD-Simplified Physical Layer Ver 2.00
4. Dokument k použitiu SD kariet
5. Info o štruktúre FAT32, vrátane MBR
6. Jednoduchý popis štruktúry FAT32
7. Chanova knižnica FAT
Článok preložený so súhlasom autora.
Homepage projektu: http://www.dharmanitech.com
Preklad: Dali2
