Novinka:Seiko Epson: vzorky nových 16-bitových MCU S1C17M2x sa už dodávajú
(Kategória: Semiconductor-ZONE)
Zaslal EdizonTN
22.11.2017-08:11
Pracovníci fy. Seiko Epson, spustili výrobu a vzorky nových 16-bitových mikrokontrolérov S1C17M2x sú už k dispozícii. Pozrel som sa pod kapotu (dobre, do datasheetu) tohoto mikrokontroléra.
Tieto 16-bitové MCU, bežia až na 21MHz a výrobca im pridal nálepku: malé a nízkopríkonové. Najmenšie púzdro v ponuke je SQFN4-24 čo je 4x4 mm.
Čo sa týka spotreby, datasheet udáva odber 0.36 µA v Sleep móde, 0.7 µA v HALT móde, teda ked viacmenej nič nerobí.
V prevádzke jadro spapá 5 µA pri 32 kHz kryštále a 160 µA pri 1MHz oscilátore. Spotreba pri plnom výkone nie je uvedená.
Vybavenosť mikrokontroléra je bežná: 16/32kB FLASH pamäte (slušné) použitelná aj ako EEPROM (vďaka SW emulácií) pri 2kB RAM, periférie ako UART, I2C, SPI, RTC a WDT.
Analógový frontend je v podobe 12-bitového AD prevodníka s 4/6/8 vstupmi (závisí od modelu). DAC nie je ponúkaný.

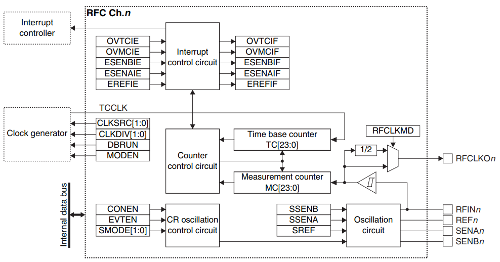

V Seiko Epson ale pridali blok z názvom R/F Converter (RFC), ktorý patrí do kategórie analógovo - digitálny prevodník.
V skratke sa jedná o meranie rezistivity pomocou AC signálu.
Príklad použitia je tu.
Blok RFC. src: User's manual
Pre zrýchlenie výpočtov je pridaný aj matematický koprocesor (COPRO2).
COPRO2 vie násobenie, násobenie a sčítanie a delenie pri 32-bitovom výsledku.

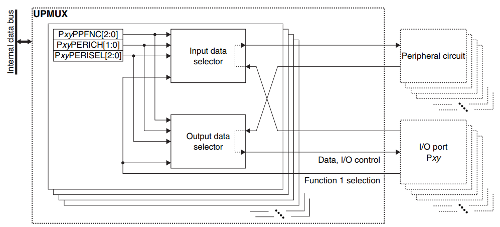

Zaujímavý blok v tejto súčiastke je ovšem Universal Port Multiplexer (UPMUX). Tento blok dokáže pripojiť IO signály periférií jednotlivým pinom na púzdre, čo nielen uľahčuje návrh DPS.
Blok UPMUX. src: User's manual

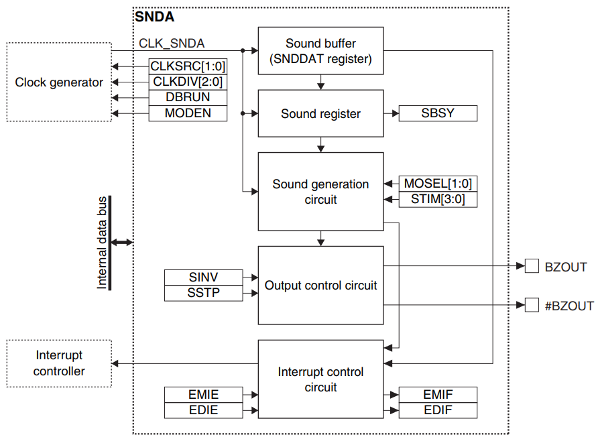

Ďalšou, nie celkom štandartnou perifériou, je Sound generator (SNDA).
Blok SNDA. src: User's manual
SNDA je zvukový generátor pre tvorbu melódie a signálu pre pípák.
Pracuje v troch režimoch:
Vlastnosti S1C17M2x

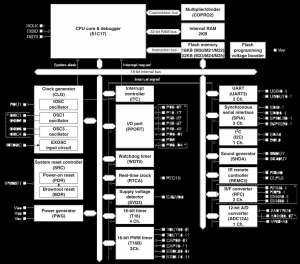

Blokové zapojenie
Bloké zapojenie. src: Datasheet
Cena
Cena je zatiaľ neverejná. Ak viete, povedzte.
Odkazy
Homepage
S1C17M20/M21/M22/M23/M24/M25 Datasheet
User's manual
Táto novinka je z mikroZONE
( http://www.mikrozone.sk/news.php?extend.1295 )
(Kategória: Semiconductor-ZONE)
Zaslal EdizonTN
22.11.2017-08:11
Pracovníci fy. Seiko Epson, spustili výrobu a vzorky nových 16-bitových mikrokontrolérov S1C17M2x sú už k dispozícii. Pozrel som sa pod kapotu (dobre, do datasheetu) tohoto mikrokontroléra.
Tieto 16-bitové MCU, bežia až na 21MHz a výrobca im pridal nálepku: malé a nízkopríkonové. Najmenšie púzdro v ponuke je SQFN4-24 čo je 4x4 mm.
Čo sa týka spotreby, datasheet udáva odber 0.36 µA v Sleep móde, 0.7 µA v HALT móde, teda ked viacmenej nič nerobí.
V prevádzke jadro spapá 5 µA pri 32 kHz kryštále a 160 µA pri 1MHz oscilátore. Spotreba pri plnom výkone nie je uvedená.
Vybavenosť mikrokontroléra je bežná: 16/32kB FLASH pamäte (slušné) použitelná aj ako EEPROM (vďaka SW emulácií) pri 2kB RAM, periférie ako UART, I2C, SPI, RTC a WDT.
Analógový frontend je v podobe 12-bitového AD prevodníka s 4/6/8 vstupmi (závisí od modelu). DAC nie je ponúkaný.
V Seiko Epson ale pridali blok z názvom R/F Converter (RFC), ktorý patrí do kategórie analógovo - digitálny prevodník.
V skratke sa jedná o meranie rezistivity pomocou AC signálu.
Príklad použitia je tu.
Blok RFC. src: User's manual
Pre zrýchlenie výpočtov je pridaný aj matematický koprocesor (COPRO2).
COPRO2 vie násobenie, násobenie a sčítanie a delenie pri 32-bitovom výsledku.
Zaujímavý blok v tejto súčiastke je ovšem Universal Port Multiplexer (UPMUX). Tento blok dokáže pripojiť IO signály periférií jednotlivým pinom na púzdre, čo nielen uľahčuje návrh DPS.
Blok UPMUX. src: User's manual
Ďalšou, nie celkom štandartnou perifériou, je Sound generator (SNDA).
Blok SNDA. src: User's manual
SNDA je zvukový generátor pre tvorbu melódie a signálu pre pípák.
Pracuje v troch režimoch:
- Normal buzzer mode - frekvencia výstupu je nastaviteľná v rozsahu 512Hz - 16.384 kHz, zastavuje sa softwérovo.
- One-shot buzzer mode - generuje krátky zvukový píp o danej frekvencii (napr. ako zvuk pri stlačení tlačítka). Rozsah frekvencie ako v režime 1, dĺžka zvuku od 15.6ms do 250ms (v 16 krokoch).
- Melody mode - generuje náznak melódie. Nastaviteľné parametre sú:
- Pitch: v rozsahu od 128 Hz do 16.384 kHz. (Scale: 3 oktávy od C3 po C6 s referenciou na A4 t.j. 443 Hz)
- Duration: od half note/rest po thirty-second note/rest. (7 typov)
- Tempo: 3 úrovne
- Pitch: v rozsahu od 128 Hz do 16.384 kHz. (Scale: 3 oktávy od C3 po C6 s referenciou na A4 t.j. 443 Hz)
Vlastnosti S1C17M2x
- CPU: CPU core Seiko Epson original 16-bit RISC CPU core S1C17
- Embedded Flash memory: (for both instructions and data) 16K bytes (S1C17M20/M21/M22), 32K bytes (S1C17M23/M24/M25)
- Embedded RAM memory: 2K bytes
- Clock generator: System clock source 4 sources (IOSC/OSC1/OSC3/EXOSC), 21 MHz (max.)
- Timers: Watchdog timer, Real-time clock, 16-bit timer (T16), 16-bit PWM timer (T16B)
- Supply voltage detector (SVD3)
- Serial interfaces: UART (UART3) - 2 channels, Synchronous serial interface (SPIA) - 2 channels, I2C - 1 channel
- Sound generator (SNDA): Buzzer output function 512 Hz to 16 kHz output frequencies
- Melody generation function: Pitch/Duration/Tempo
- IR remote controller (REMC3)
- R/F converter (RFC)
- 12-bit A/D converter (ADC12A): Successive approximation type, Resolution: 12 bits, Number of conversion channels: 1 channel, Number of analog signal input ports: 4 ports/6 ports/8 ports
- Multiplier/divider (COPRO2): Arithmetic functions 16-bit × 16-bit multiplier, 16-bit × 16-bit + 32-bit multiply and accumulation unit, 32-bit ÷ 32-bit divider
- Interrupt: Non-maskable interrupt 4 systems (Reset, address misaligned interrupt, debug, NMI), Programmable interrupt External int.: 1 system (8 levels), Internal int.: 17 systems (8 levels) 19 systems (8 levels)
- Power supply voltage: VDD operating voltage: 1.8 to 5.5 V, VDD operating voltage for Flash programming: 2.4 to 5.5 V
- Operating temperature: range -40 to 85°C
- Current consumption (typ. value): SLEEP mode 0.36 µA, HALT mode 0.7 µA, RUN mode 5 µA (32.768kHz), 160 µA (1MHz)
- Package: SQFN4-24(0.5 mm), SQFN5-32 (0.5 mm), TQFP12-32pin (0.8 mm), TQFP12-48pin (0.5 mm)
Blokové zapojenie
Bloké zapojenie. src: Datasheet
Cena
Cena je zatiaľ neverejná. Ak viete, povedzte.
Odkazy
Homepage
S1C17M20/M21/M22/M23/M24/M25 Datasheet
User's manual
