Novinka:ON Semicoductors: LC87F0K08A 8-bitový mikrokontrolér...
(Kategória: Semiconductor-ZONE)
Zaslal EdizonTN
10.08.2017-08:04

ON Semiconductor uviedli nový 8-bitový mikrokontrolér LC87F0K08A (ex Sanyo).
Zaujímavosťou môže byť 12-bitový PPG (Programmable Pulse Generator) pre riadenie IGBT. Ďalej obsahuje dva analógové zosilňovače, jeden s nastaviteľným zosilnením 6x/8x/10x a druhý 1x/2x/4x, osem analógových komparátorov a5 kanálový 12-bitový AD prevodník.

Mikrokontrolér je skrytý v klasickom PDIP24 (300 mil) púzdre.

Vlastnosti

• IGBT control 12-bit PPG (pulse minimum setting pitch ≒ 42 ns)

• Over- current, over- voltage and surge detect circuits with Amplifier (x2) and Analog comparator (x8)

• Flash ROM :

  • Capable of on-board programming with a power voltage range of 4.5 to 5.5 V

  • Block-erasable in 128 byte units

  • Writing in 2-byte units

  • 8192 x 8 bits


• RAM : 384 x 9 bits

• Minimum bus cycle time : 83.3 ns (12 MHz)

• Minimum instruction cycle time : 250 ns (12 MHz)

• 5-channel 12-bit resolution AD converter

• Internal Reset Function

• Performance : 83.3 ns (12.0 MHz), VDD = 4.5 to 5.5 V, Ta = -40 to +85°C

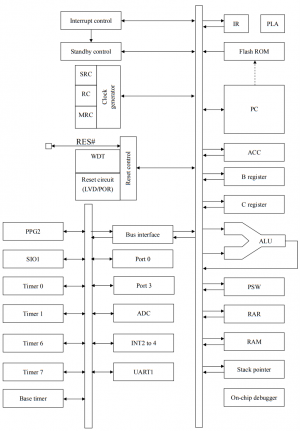

Blokové zapojenie



Vývojové nástroje
LC87 Series Development Tool Program Installer : Ver.3.09a
Flash Writing System SKK/SKK-DBG/FWS/FWS-X16DI Program Installer : Ver.2.01


Cena
Cena pri 1k ks je 1.0666 USD za kus


Odkazy
Homepage
Datasheet
LC870K00 Series User's manual

---
